如何布置無塵車間設備？無塵車間設備布置方案
無塵車間建設中，各種設備布置需從整體美觀、生產(Produce)操作、檢修等多方面綜合考慮，凈化工程公司在設計與施工時會考慮為操作工人管理多臺設備或多種設備創造條件，布置做到不過緊或過松，盡量對稱緊湊，排列整齊，并充分利用空間。為生產提供高效布局，無塵車間設備布置歸結起來不外乎以下四點：
1、布置無塵車間設計平面圖
該車間生產(Produce)類別為丙類，耐火等級為二級構形式為單層框架(framework)，層高為5m；潔凈控制區設吊頂；吊頂高度為2.7m；一步制粒間局部抬高至3.5m。車間內的人員和物料通過各自的專用通道進入潔凈區，人流和物流無交叉。整個車間主要出入口分三處，一處是人流出人口，即人員由門廳經過更衣進入車間，再經過洗手、更潔凈衣進入潔凈生產區、手消毒；一處是原輔料人口，即原輔料經過脫外包由傳遞窗送入；另一處為成品出口。車間內部布置主要有濕法制粒、干燥、整粒、總混、灌裝、拋光(解釋:磨擦使物體(如金器)光滑的過程)、鋁塑內包、外包等工序。
2、處理無塵車間的產塵
發塵量大的粉碎、過篩、制粒、干燥、整粒、總混、充填等崗位，需設計必要的捕塵、除塵裝置。產塵室內同時設置回風及排風，排風系統均與相應的送風系統連鎖，即排風系統只有在迭風系統運行后才能開啟，避免不正確的操作，以保證潔凈區相對室外正壓。工序產塵時開除塵器，關閉回風；不產塵時開回風，關閉排風。
3、處理無塵車間排熱、排濕及臭味
配漿、容器具清洗等散熱、散濕量大的崗位，除設計排濕裝置外，同時設置前室，以避免由于散濕和散熱量(Heat)大而影響相鄰潔凈室的操作和環境空調參數(parameter)。靜壓差因?yàn)?a href="http://www.cc0635.com">潔凈室的環境是一個密閉的潔凈環境，門關閉時室內的氣壓大于室外的氣壓，從而保證潔凈室內的潔凈空氣只能向室外流動，室外的空氣不會進入室內，開門后就破壞了壓差系統，潔凈間的凈化質量也將受到影響。烘房是產濕、產熱較大的工序，如果將烘房排氣先排至操作室內再排至室外，則會影響工作室的溫濕度。將烘房室排風系統與烘箱排氣系統相連，并設置三通管道閥門(作用:控制部件)，閥門的開關與烘箱的排濕連鎖，即排濕閥開時，排風口關。此時烘房的濕熱排風不會影響烘房工作室的溫度（temperature)和氣流組織。鋁塑包裝機工作時產生PVC焦臭味，故設置排風，排風口位于鋁塑包裝熱合位置（position )的上方。

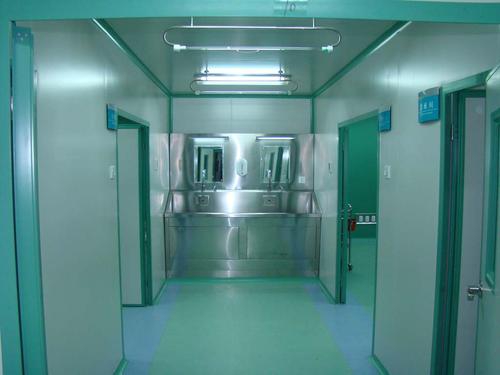

4、設置參觀無塵車間走廊
參觀走廊的主要功能是人物流通道，同時也是保證消防安全通道暢通；使?jié)崈魠^(qū)與外界有一定的緩沖，保證了生產(Produce)區域的潔凈；作為參觀走廊，應使參觀者(visitor)不會影響到生產。而且潔凈走廊的設置，使用暖氣采暖成為可能，保護了潔凈區，避免冬季內墻結露。因?yàn)闈崈魠^(qū)靠外墻，如果不設窗，影響房間采光；若設雙層窗，無論如何密閉，灰塵也要進來，窗戶的清洗也成問題。因此，參觀走廊的設置就顯得比較重要了。
通常無塵車間方案中走廊寬度設為3m，高2.7m，具體位置（position )布局見車間平面布局圖。靜壓差因?yàn)闈崈羰业沫h(huán)境是一個密閉的潔凈環境，門關閉時室內的氣壓大于室外的氣壓，從而保證潔凈室內的潔凈空氣只能向室外流動，室外的空氣不會進入室內，開門后就破壞了壓差系統，潔凈間的凈化質量也將受到影響。因?yàn)?，建筑物?nèi)表面即使不受碰撞也會發灰，因此要控制室內潔凈度，也應考慮（consider)室內飾面材料發塵量的因素：走廊的地面選用水磨石等整體性好的材料，制作時加厚回填土，提高水泥（材料:粉狀水硬性無機膠凝材料)標號，必要時還可配置鋼筋，增設防水層等以防地面開裂、返潮。墻面，天棚飾面可選用乳膠漆（latex paint）(苯丙涂料)。除選用發塵量小的裝飾材料外，同時還要減少建筑物內表面易于積塵的部位，便于清潔也是重要的凈化措施（指針對問題的解決辦法)。在走廊設計中，窗戶不設窗臺，窗柜與墻面齊平，易積灰塵平臺設15度得斜度以免灰塵積聚。墻面上墻根、路腳線等不要凸出。墻、頂、地交接處宜有一定弧度(半經為20-50mm)。
設備能順利進出無塵車間的要求，通過樓層的設備，樓面上要設置吊裝孔。靜壓差因?yàn)闈崈羰业沫h(huán)境是一個密閉的潔凈環境，門關閉時室內的氣壓大于室外的氣壓，從而保證潔凈室內的潔凈空氣只能向室外流動，室外的空氣不會進入室內，開門后就破壞了壓差系統，潔凈間的凈化質量也將受到影響?？紤]（consider)無塵車間設備的檢修和拆卸以及運送物料所需的起重運輸設備；凡笨重設備或運轉時會產生劇烈振動的設備，應盡可能布置在廠房的底層，以減少?gòu)S房樓面的負荷。且劇烈振動的設備，其造作臺基礎不得與建筑物(building)的柱、墻連在一起，以免影響建筑物的安全。
